規格型號：32077281
頻率：8~150MHZ

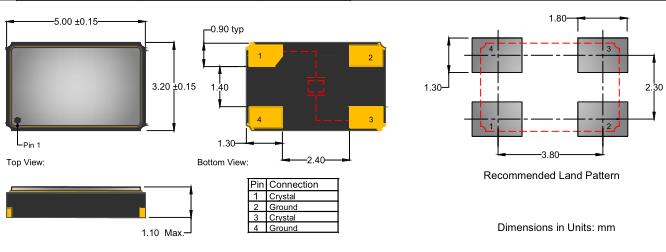

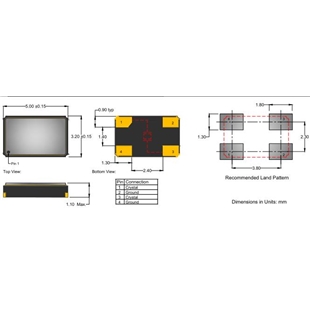

尺寸：5.0*3.2mm
PDF
產品描述：Anderson晶振,AE132晶振,AE-132-A-2-2070-3-20-20M0000晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等...

Anderson晶振,AE132晶振,AE-132-A-2-2070-3-20-20M0000晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
Anderson Electronics 是滿足您所有石英晶體需求的最佳來源。無論您需要精密晶體，例如雙旋轉晶體（SC、IT、FC）或低相位噪聲單元，還是需要更標準的頻率控制設備，安德森電子都能可靠地提供高質量的晶體單元來滿足您的要求。這與我們卓越的客戶服務和交付能力相結合，提供了您需要和應該期望的來源。
作為石英晶體制造商近五十年的歷史，Anderson Electronics 總部位于賓夕法尼亞州霍利迪斯堡，為電信、頻率控制、遙測、醫療、儀器儀表、航空電子和通信行業的全球市場提供服務。定制水晶需求以具有競爭力的價格設計和制造。憑借現場切割和研磨石英的能力，快速交貨是產品的標準組成部分。
無論是對晶體空白、傳感器晶體、密封單元還是混合時鐘振蕩器的要求，安德森電子都能滿足您的需求。查看為 OCXO、TCXO、VCXO、濾波器和時鐘晶體提供的各種封裝；無論是高頻基波（倒臺面）、3 次、5 次或 7 次泛音，AT 或 DRAT 晶體，還是這些的組合，都可以在我們的網站上找到。
Anderson Electronics LLC是1959年成立的,從事頻率元件研發,設計,測試,工程及生產,Anderson晶體在海外的銷量可觀,Anderson晶振人中文名字叫做安德森晶振,專業研發生產有源晶振,溫補晶振,貼片晶振等產品.Anderson晶振,AE132晶振,AE-132-A-2-2070-3-20-20M0000晶振.

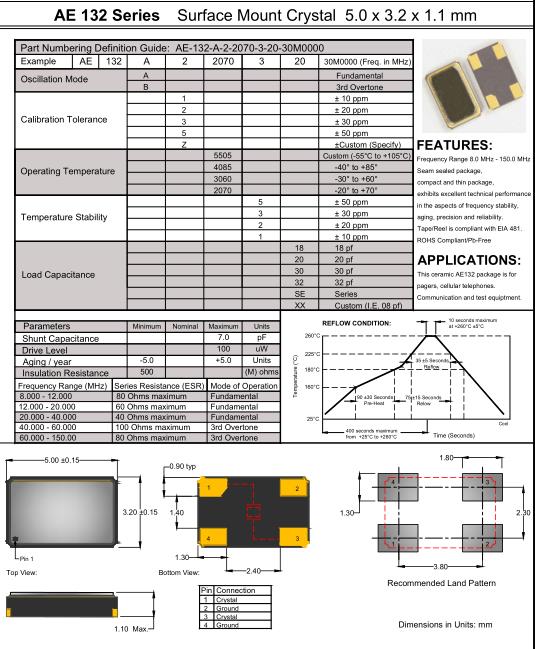

Part Numbering Definition Guide: AE-132-A-2-2070-3-20-30M0000
Example	AE	132	A	2	2070	3	20	30M0000 (Freq. in MHz)
Oscillation Mode			A					Fundamental
Oscillation Mode			B					3rd Overtone
Calibration Tolerance				1				± 10 ppm
				2				± 20 ppm
				3				± 30 ppm
				5				± 50 ppm
				Z				±Custom (Specify)
Operating Temperature					5505			Custom (-55°C to +105°C)
					4085			-40° to +85°
					3060			-30° to +60°
					2070			-20° to +70°
Temperature Stability						5		± 50 ppm
						3		± 30 ppm
						2		± 20 ppm
						1		± 10 ppm
Load Capacitance							18	18 pf
							20	20 pf
							30	30 pf
							32	32 pf
							SE	Series
							XX	Custom (I.E. 08 pf)

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Anderson晶振,AE132晶振,AE-132-A-2-2070-3-20-20M0000晶振.
