- 規格型號：68174906
- 頻率：32.768KHZ
- 尺寸：2.0*1.2mm
- 產品描述：EPSON晶振FC-12M,X1A000021000700無源晶體,日本進口晶振,石英晶體,音叉晶體,無源諧振器,石英晶體諧振器,水晶振動子,型號FC-12M,編碼X1A000021000700是一款金屬面貼片型的石英貼片晶振,尺寸為2012mm,頻率為32.768KHZ,負...

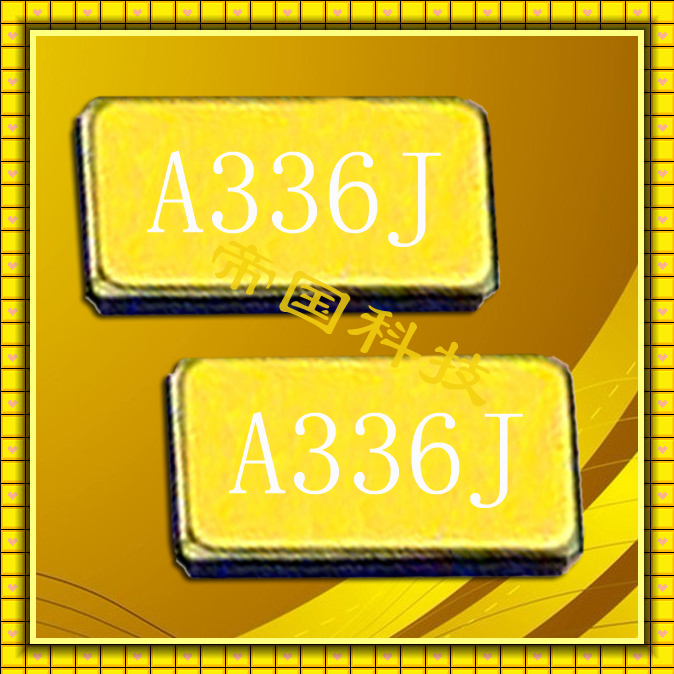

EPSON晶振FC-12M,X1A000021000700無源晶體
航欄(12).jpg)
EPSON晶振FC-12M,X1A000021000700無源晶體,日本進口晶振,石英晶體,音叉晶體,無源諧振器,石英晶體諧振器,水晶振動子,型號FC-12M,編碼X1A000021000700是一款金屬面貼片型的石英貼片晶振,尺寸為2012mm,頻率為32.768KHZ,負載電容10pF,精度±20ppm,工作溫度-40~+85°C,采用先進的生產技術打磨而成,具備良好的穩定性能,非常適合通信設備,電子設備,無線網絡等領域.X1A000061003000 32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性. EPSON晶振FC-12M,X1A000021000700無源晶體

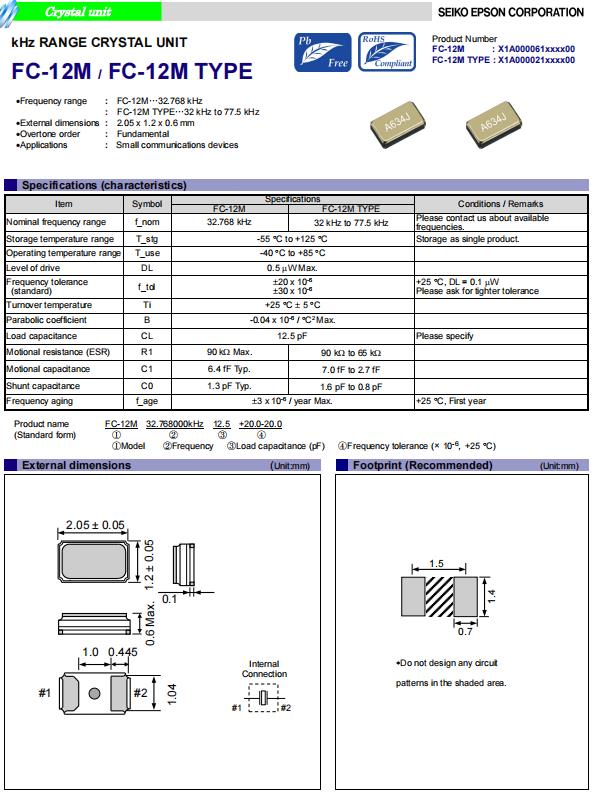

X1A000021000700晶振 參數表| 項目 | 符號 | 規格說明 | 條件 |
|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz | |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 |
| 工作溫度 | T_use | -40 °C to +85 °C | |
| 激勵功率 | DL | 0.25µW Max. | |
| 頻率公差（標準） | f_tol | ±20×10-6 | +25 °C,DL=0.1 µW 如需更嚴格的公差,請聯系我們 |
| 拐點溫度 | Ti | +25 °C±5 °C | |
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max | |
| 負載電容 | CL | 7pF,9pF,12.5pF | 可指定 |
| 串聯電阻（ESR） | R1 | 75kΩ Max. | |
| 串聯電容 | C1 | 3.7fF Typ. | |
| 分路電容 | C0 | 0.8 pF Typ. | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 |

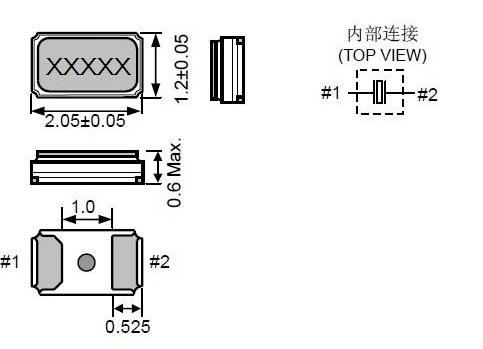

EPSON晶振FC-12M,X1A000021000700無源晶體 尺寸圖
.jpg)
X1A000021000700晶振 在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品. EPSON晶振FC-12M,X1A000021000700無源晶體
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| X1A000061000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000061000300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 12.5 pF | +/-30.0 ppm | -40 to +85 °C |
| X1A000061000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000061003000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 8 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000061003200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768000 kHz | 6.6 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021000200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021000700 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021000800 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021001000 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021001100 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021001200 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768KHZ晶振 | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021001300 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000021001400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | -10.0/+30.0 ppm | -40 to +85 °C |
| X1A000021001500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | 20.0/+60.0 ppm | -40 to +85 °C |
| X1A000021001600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000061000600 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000061001400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000061002100 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000061002400 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000061003500 | 2.05 x 1.2 x 0.6 mm | FC-12M | 32.768kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
