能功能下的產品大都配與濾波器,特別是北美市場上3G手機必需要的產品,當然其它具有收音功能的產品也有用到MP3,GPS手機,電視機,衛星通訊等等。
　　聲表濾波器是以石英,鈮酸鋰或釬鈦酸鉛等壓電晶體為基片,經表面拋光后在其上蒸發一層金屬膜,通過光刻工藝制成兩組具有能量轉換功能的交叉指型的金屬電極,分別稱為輸入叉指換能器和輸出叉指換能器,當輸入叉指換能器接上交流電壓信號時壓電晶體基片的表面就產生振動,并激發出與外加信號同頻率的聲波.聲波主要沒基片的表面與叉指電級升起的方向傳播,所以稱為聲表面波(Sarface Acoustic Wave簡寫SAW).就是在壓電固體材料表面生產和傳播的聲波.其中一個方向的聲波被除數吸聲材料吸收,另一方向的聲波則傳送到輸出叉指換能器,被轉換為電信號輸出.
　　聲表面濾波器將射頻訊號轉換成聲波訊號,經過一段距離傳遞之后再將接收聲波訊號轉換成所需的射頻訊號.廣泛應用于電視系列,衛星通訊,移動系統,無線傳呼,計算機及報警系統等領域,其中定時器,遙控器,音響較為常用.
　　聲表面波是一種性質相當獨特的機械波,當它沿著晶振表面行進時,在垂直晶體表面,能量會以指數形式衰減,而當其深入超過一個波長深度時,能量密度則降為表面時的十分之一.因此這種波在晶體表面行進時,最主要的優點就是能量能夠集中于表層.這種獨特的性質,使得表面波元件可以很容易地運用其所攜帶之能量.

　　產生表面聲波最簡單的方式,就是利用叉能換能器,來直接激發表面聲波.基本上,叉指換能器分為輸入及輸出兩個部份,它們是一層厚度約2000至3500的鋁薄膜,經由光蝕刻技術成型在壓電單晶材料之基板表面.當一個訊號電壓外加到輸入換能器的正負電極上時,在每對叉指之間就會建立電場,壓電基板表面一受到電聲的作用,便產生同步耦合之上下振動.而激發出表面聲波,當同極叉指間的距離等于表面聲波波長時,所激發的聲面表效率最大,一般常用的壓電基板材料有石英,鉭酸鋰,及鈮酸鋰等.

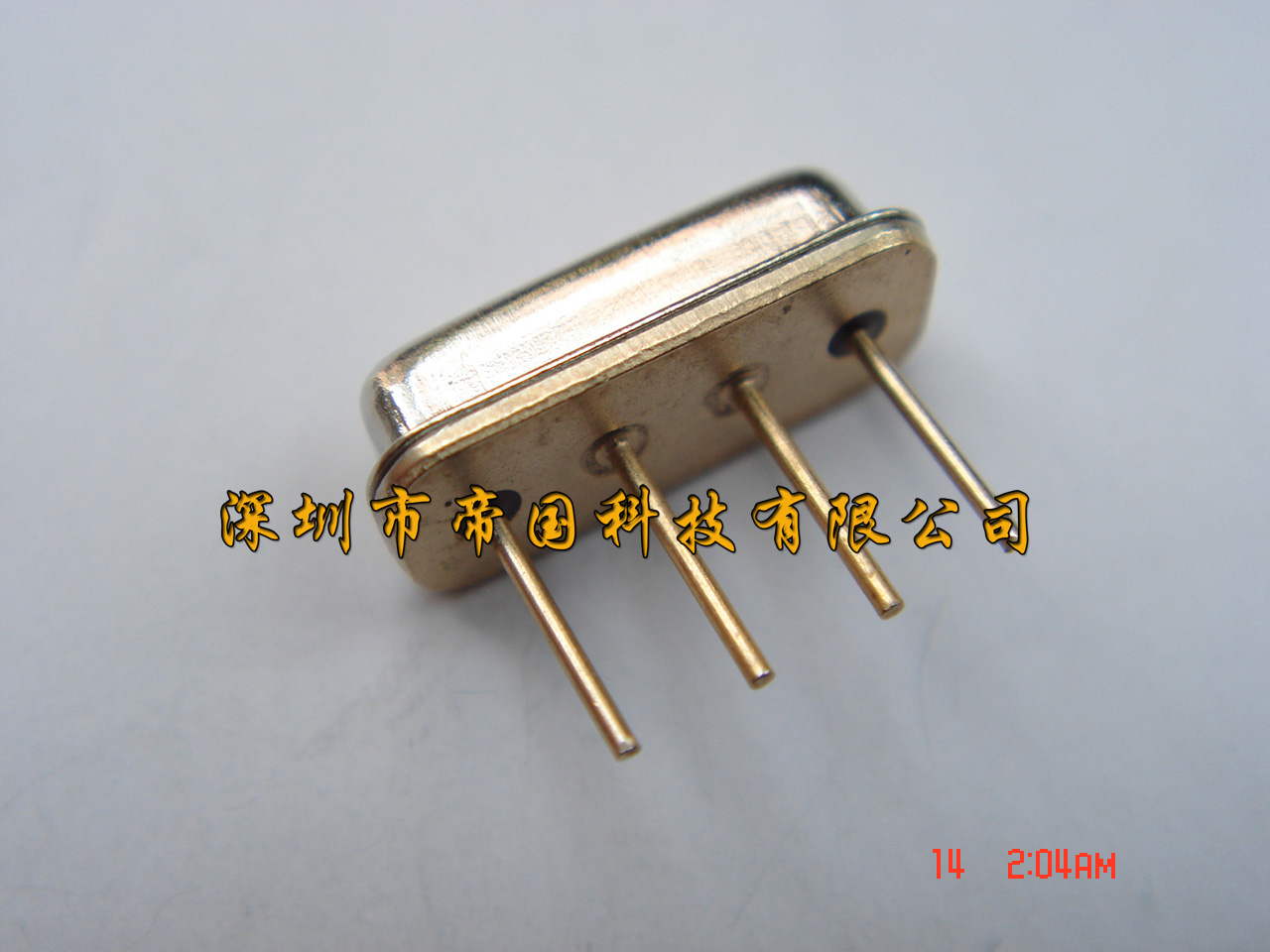

　　聲表3腳長方體型D-11,4腳F-11,插件三腳體積8.0*8.0mm,排形F-11規格體積8.36*3.45mm,頻率比較常用的也有很多種（R315M,R418M,R433M,R310M,F480,L38,L3811,L2955),中心頻率從105MHZ~1000MHZ,貼片型中心頻率從300MHZ~915MHZ,這些頻點廣泛適用于電視系統,移動系統,報警系統等領域,隨著電子市場的需求量大,電子產品體積小型化,濾波器也新推出1.5*1.3mm覆蓋面積為1.95mm²,體積小,性能穩定,電路簡單,成本低的小體積聲表面波.

　聲表面濾波器的選頻作用四大分類
　　1.低通濾波器,從0~f2頻率之間,幅頻特性平直,它可以使信號中低于f2的頻率成分幾乎不受衰減地通過,而高于f2的頻率成分受到極大地衰減.
　　2.高通濾波器,與低通濾波相反,從頻率f1～0,其幅頻特性平直.它使信號中高于f1的頻率成分幾乎不受衰減地通過,而低于f1的頻率成分將受到極大地衰減.
　　3.帶通濾波器,它的通頻帶在f1～f2之間.它使信號中高于f1而低于f2的頻率成分可以不受衰減地通過,而其它成分受到衰減.
　　4.帶阻濾波器,與帶通濾波相反,阻帶在頻率f1～f2之間.它使信號中高于f1而低于f2的頻率成分受到衰減,其余頻率成分的信號幾乎不受衰減地通過.
　　SAW濾波器適應了現代通信系統設備及便攜式電話輕薄短小化和高頻化,數字化,高性能,高可靠等方面的要求.不足之處是所需基片材料的價格是昂貴,對基片的定向,切割,研磨,拋光和制造工藝要求高,受基片結晶工藝苛刻和制造精度要求嚴的影響.
