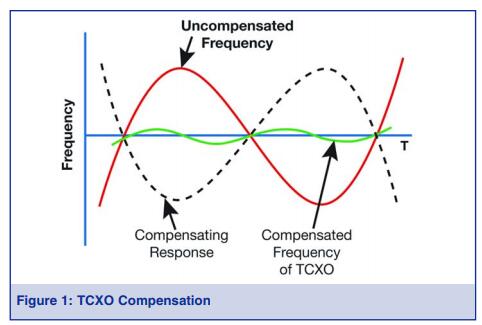

現在晶振市場中對溫補晶振（TCXOs）應用越來越多了，主要被廣泛使用于無線通信系統。它們已成為一個重要組成部分手機和無線增長PDA行業。高端TCXO也是一個重要的組成部分電信和其他行業。a之間的主要區別TCXO和一個簡單的晶體振蕩器是TCXO包含額外的糾正（補償）的電路晶體的頻率與溫度的關系特點。今天介紹的是歐美瑞斯克晶振皮爾斯門晶體振蕩器，圖1描繪了一個簡單的說明如何水晶得到糾正。額外補償電路分為三個主要類別：數字，模擬或模擬/數字組合。了解差異數字和模擬補償之間因?yàn)樗鼈冊谀承┓矫婧苤匾讣?，不可互換。未補償?shù)念l率圖1中所示的穩定性是典型的AT切割石英晶體。

      商品TCXO可從+/-1.5ppm至+/-5ppm頻率穩定性超過-40ºC至+85ºC，最多標準規格為+/- 2.5ppm以上-30ºC至+75ºC。頻率穩定性低于+/-1.5 ppm，0ºC至+70ºC很難實現，因此下降進入高性能類別。商品TCXO晶振通常成本更低超過8美元，而高性能TCXO通常為15美元或更多。商品TCXO可以制造在非常小的包裝中，例如5x3.2x1.5mm甚至3.2x2.5x1mm地平線上的尺寸較小。這些微型振蕩器都是基于ASIC的大批量生產。因?yàn)檎谑褂玫奶囟ˋSIC，石英晶體振蕩器公司不能提供任何除頻率外的定制在家庭范圍內。此外，所有這些小型TCXO實際上都是VCTCXO--也就是說，它們提供了一個用于電氣調諧或偏差的引腳。
      限幅正弦波形有一個與其他波形相比的主要優勢：目前的抽獎。典型的電流削波正弦的最大值為2mA在+ 3V。內部限幅正弦驅動器只是來自收藏家雙極晶體管。這意味著振蕩器看到的負載必須是高阻抗;通常它需要一個10K歐姆負載。剪切正弦驅動器非常適合直接驅動PLL IC提供低電流解決方案。有四個數字實現（和一種基本模擬）類型。這些如下面所述：

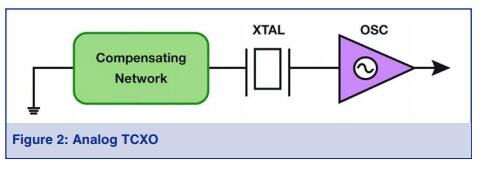

TCXO-溫度補償晶體振蕩器（見圖2）

ADTCXO-模擬數字
溫度補償晶振（參見圖3中的

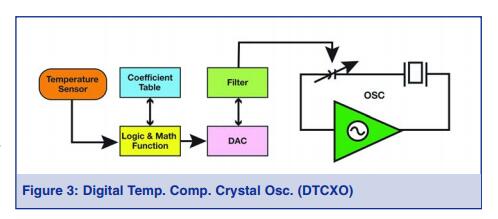

例外的是DAC和Logic用Cubic函數替換和模擬放大器分別）DTCXO-數字溫度補償晶體振蕩器

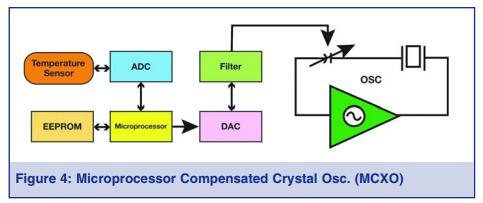

（見圖3）MCXO-微處理器補償晶體振蕩器

（見圖4）DCXO-數字控制晶體振蕩器

圖3中的ADTCXO是
      現在用于手機行業的類型并提供5x3.2x1.5mm更小。這些石英晶體振蕩器也是在所有類型的設備中設計由于它們體積小而且低成本。但是，設計師要小心：隨著DTCXO版圖3和其他數字實現，階段將發生命中（突然的相位變化）當振蕩器進行校正時因?yàn)樗杏X到了溫度更改。ADTCXO版本圖3沒有相位跳躍由于其模擬后端。
