- 規格型號：20486364
- 頻率：6.75~90MHZ
- 尺寸：3.2*2.5*1.2mm
- 產品描述：KDS晶振,DSV321SV晶振,"1XVD051993VB"數字電視專用晶振，日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全...
KDS晶振,DSV321SV晶振,小型SMD-VCXO振蕩器,1XVD051993VB
航欄(10).jpg)
KDS晶振,DSV321SV晶振,數字電視專用晶振，"1XVD051993VB",日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片石英晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.
KDS石英晶振特點:適合應用一些高端產品,比如智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.KDS晶振,DSV321SV晶振,數字電視專用晶振.

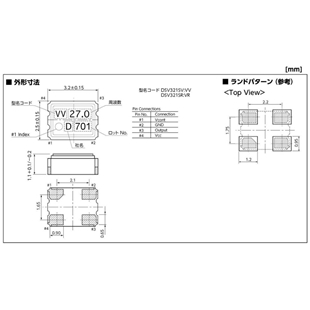

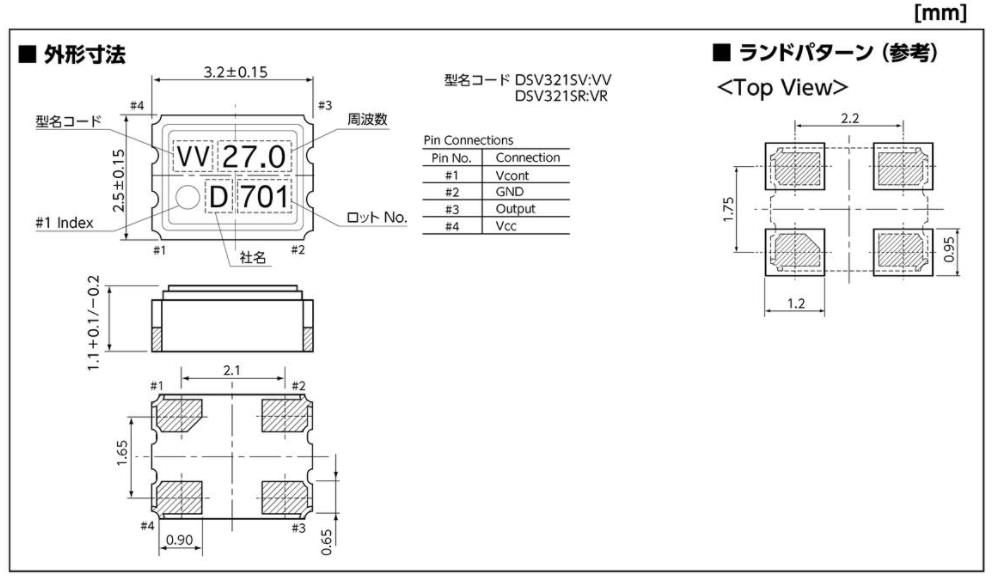

| 型名 | 記號 | DSV321SV | |
|---|---|---|---|
| 出力周波數範囲 | fo | 13.5?54MHz | 6.75?90MHz |
| 電源電圧 | VCC | +2.8V±0.28V | +3.3V±0.33V |
| 周波數制御電圧 | Vcont | +1.4V±1.4V | +1.65V±1.65V |
| 保存溫度範囲 | T_stg | -40?+85℃ | |
| 動作溫度範囲 | T_use | -10?+70℃/-30?+85℃ | |
| 周波數許容偏差（常溫偏差含む） | f_tol | ±40×10-6 max. | |
| 周波數可変範囲 | f_cont | ±125×10-6 min./±100×10?6 min. [Positive Slope] | |
| 消費電流 | ICC |
3mA max.（13.5MHz≦fo≦40MHz） 5mA max.（40MHz＜fo≦54MHz [No Load] |
5mA max.（6.75MHz≦fo≦40MHz） 8mA max.（40MHz＜fo≦54MHz） 12mA max.（54MHz＜fo≦90MHz [No Load] |
| 出力負荷 | L_CMOS | 15pF | |
| 波形度量 | SYM | 40?60% [50％ VCC Level] | |
| 零電平電壓 | VOL | VCC×0.1 max. | |
| 一級電壓 | VOH | VCC×0.9 min. | |
| 立上り時間 立下り時間 | tr, tf |
10ns max.（13.5MHz≦fo≦40MHz） 6ns max.（40MHz＜fo≦54MHz） ［10?90％ VCC Level］ |
10ns max.（6.75MHz≦fo≦40MHz） 6ns max.（40MHz＜fo≦54MHz） 4ns max.（54MHz＜fo≦90MHz） ［10?90％ VCC Level］ |
| 句號抖動(1) | tRMS | 2.4ps typ. (σ) | |
| tp-p | 22ps typ. (Peak to peak) | ||
| 整體抖動(1) | tTL | 33ps typ. ［tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] | |
| 相位抖動 | tpj | 1ps max. (10MHz≦fo<40MHz,fo offset：12kHz?5MHz、 fo≧40MHz,fo offset：12kHz?20MHz) | |
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用"1XVD051993VB",SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.KDS晶振,DSV321SV晶振,數字電視專用晶振."1XVD051993VB"
