- 規格型號：15958955
- 頻率：8~80MHZ
- 尺寸：7.0*5.0mm
- 產品描述：NEL晶振,NF7晶振,NF7-70.000-BABB-20pF晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英...

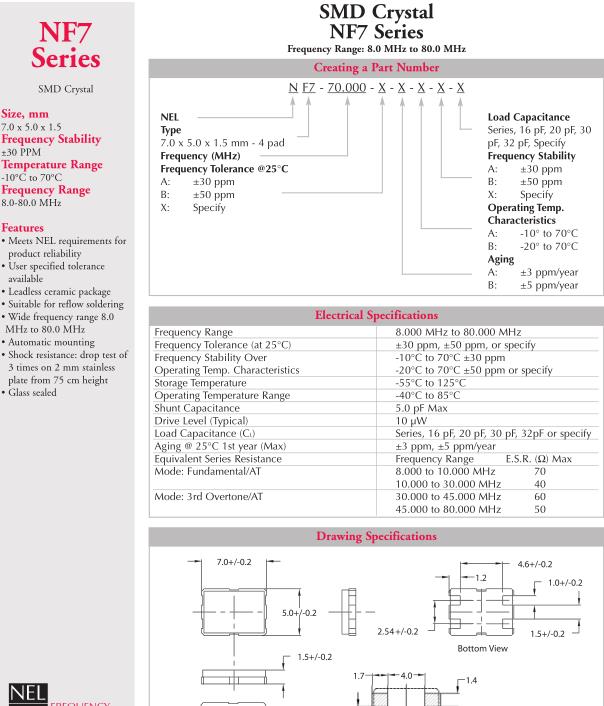

NEL晶振,NF7晶振,NF7-70.000-BABB-20pF晶振
航欄(10).jpg)
NEL晶振,NF7晶振,NF7-70.000-BABB-20pF晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.NEL 頻率控制是開發和制造前沿頻率控制產品的技術領導者。客戶選擇 NEL 為需要具有挑戰性性能規格（如超低相位噪聲、超低功耗和超高頻能力）的晶體振蕩器的應用提供最佳解決方案。NEL 的研究和產品開發工作支持在系統速度、帶寬、分辨率、精度和功耗方面突破性能界限的下一代客戶應用。我們的客戶受益于我們廣泛的低成本產品供應，這反映了具有全球競爭力的頻率控制解決方案。客戶技術人員可以依靠 NEL 為他們的應用選擇最佳頻率控制解決方案提供全面的技術支持。
NEL CRYSTAL被譽為石英晶體振蕩器的核心,并擁有美國和菲律賓兩個制造地點,專注生產耐爾32.768K晶振,有源晶振產品,頻率控制可根據客戶目標和要求優化石英晶體,一切以客戶需求為主.NEL晶振,NF7晶振,NF7-70.000-BABB-20pF晶振.
| Electrical Specifications | |
| Frequency Range | 8.000 MHz to 80.000 MHz |
| Frequency Tolerance (at 25°C) | ±30 ppm, ±50 ppm, or specify |
| Frequency Stability Over | -10°C to 70°C ±30 ppm |
| Operating Temp. Characteristics | -20°C to 70°C ±50 ppm or specify |
| Storage Temperature | -55°C to 125°C |
| Operating Temperature Range | -40°C to 85°C |
| Shunt Capacitance | 5.0 pF Max |
| Drive Level (Typical) | 10 µW |
| Load Capacitance (C L ) | Series, 16 pF, 20 pF, 30 pF, 32pF or specify |
| Aging @ 25°C 1st year (Max) | ±3 ppm, ±5 ppm/year |
| Equivalent Series Resistance | Frequency Range E.S.R. (Ω) Max |
| Mode: |
Fundamental/AT 8.000 to 10.000 MHz 70 10.000 to 30.000 MHz 40 |
| Mode: 3rd Overtone/AT |
30.000 to 45.000 MHz 60 45.000 to 80.000 MHz 50 |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.NEL晶振,NF7晶振,NF7-70.000-BABB-20pF晶振.
