規格型號：55929353
頻率：0.312~125MHZ

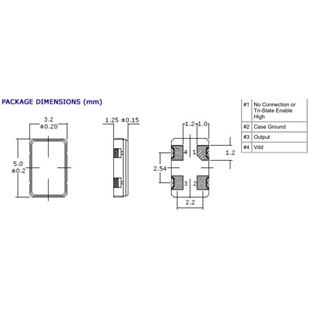

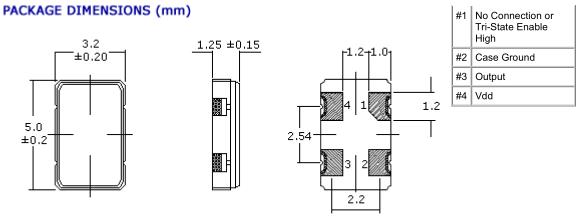

尺寸：5.0*3.2mm
PDF
產品描述：Oscilent晶振,432晶振,432-12.0M-3EN-T-TS晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及...

Oscilent晶振,432晶振,432-12.0M-3EN-T-TS晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
Oscilent是全球頻率控制設備制造商，在SAW濾波器，晶體振蕩器，陶瓷諧振器和石英晶體產品類別中提供廣泛的優質產品。請?jiān)L問我們的公司頁面，或訪問我們的主要產品頁面，了解我們的標準SAW濾波器，晶體振蕩器，陶瓷諧振器，RF濾波器和石英晶體產品的完整系列。我們屢獲殊榮的設計人員非常樂意評估和測試您的定制要求。
Oscilent的頻率控制元件產品系列因其可靠性，耐用性和性能而廣受認可。我們的產品符合國際標準和配置。因此，每一款Oscilent產品都能滿足您的需求。此外，我們不斷擴展和升級我們的生產流程，以確保利用新技術來保護和提高產品的完整性。
Oscilent Corporation是一家頻率控制設備制造商，致力于以最高水平的客戶服務為客戶提供低成本，高質量的產品。我們認識到，盈利能力與我們以具有競爭力的價格為首要產品服務客戶的能力直接相關。我們致力于豐富我們的客戶和員工，并保持促進個人和職業發展的工作環境。
Oscilent Corporation是頻率控制產品的廣泛生產線制造商，提供SAW濾波器，石英晶體，石英晶體振蕩器，晶體濾波器和陶瓷諧振器的設計和生產專業知識。我們的產品系列包括溫度補償（TCXO）和電壓控制（VCXO）振蕩器的廣泛定制和標準功能，以及每個焦點產品類別的完整設計和開發功能。Oscilent為世界所有主要開發和制造區域的OEM，設計和合同制造客戶提供服務。Oscilent晶振,432晶振,432-12.0M-3EN-T-TS晶振.

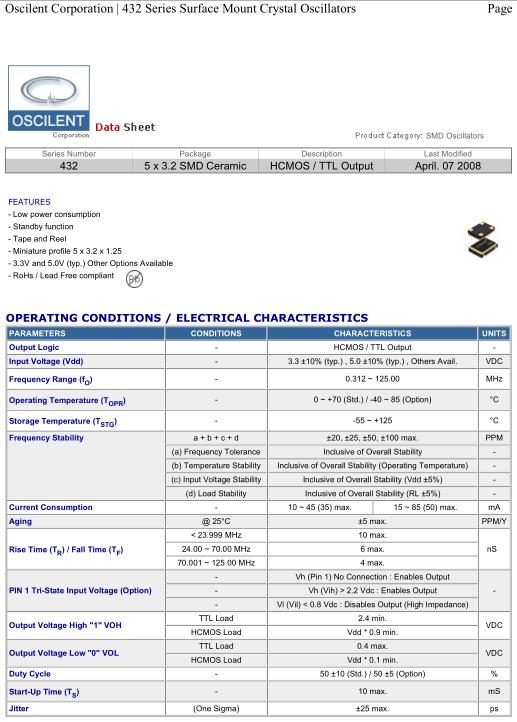

PARAMETERS	CONDITIONS	CHARACTERISTICS		UNITS
Output Logic	-	HCMOS / TTL Output		-
Input Voltage (Vdd)	-	3.3 ±10% (typ.) , 5.0 ±10% (typ.) , Others Avail.		VDC
Frequency Range (f O )	-	0.312 ~ 125.00		MHz
Operating Temperature (T OPR )	-	0 ~ +70 (Std.) / -40 ~ 85 (Option)		°C
Storage Temperature (T STG )	-	-55 ~ +125		°C
Frequency Stability	a + b + c + d	±20, ±25, ±50, ±100 max.		PPM
	(a) Frequency Tolerance	Inclusive of Overall Stability		-
	(b) Temperature Stability	Inclusive of Overall Stability (Operating Temperature)		-
	(c) Input Voltage Stability	Inclusive of Overall Stability (Vdd ±5%)		-
	(d) Load Stability	Inclusive of Overall Stability (RL ±5%)		-
Current Consumption	-	10 ~ 45 (35) max.	15 ~ 85 (50) max.	mA
Aging	@ 25°C	±5 max.		PPM/Y
Rise Time (T R ) / Fall Time (T F )	< 23.999 MHz	10 max.		nS
	24.00 ~ 70.00 MHz	6 max.
	70.001 ~ 125.00 MHz	4 max.
PIN 1 Tri-State Input Voltage (Option)	-	Vh (Pin 1) No Connection : Enables Output		-
	-	Vh (Vih) > 2.2 Vdc : Enables Output
	-	Vl (Vil) < 0.8 Vdc : Disables Output (High Impedance)
Output Voltage High "1" VOH	TTL Load	2.4 min.		VDC
	HCMOS Load	Vdd * 0.9 min.
Output Voltage Low "0" VOL	TTL Load	0.4 max.		VDC
	HCMOS Load	Vdd * 0.1 min.
Duty Cycle	-	50 ±10 (Std.) / 50 ±5 (Option)		%
Start-Up Time (T S )	-	10 max.		mS
Jitter	(One Sigma)	±25 max.		ps

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Oscilent晶振,432晶振,432-12.0M-3EN-T-TS晶振.
