- 規格型號：97345775
- 頻率：1~80MHz,122.880MHz
- 尺寸：7.0*5.0mm
- 產品描述：Sunny晶振,SVHF晶振,SVH3330GDDSR24.000M晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,...

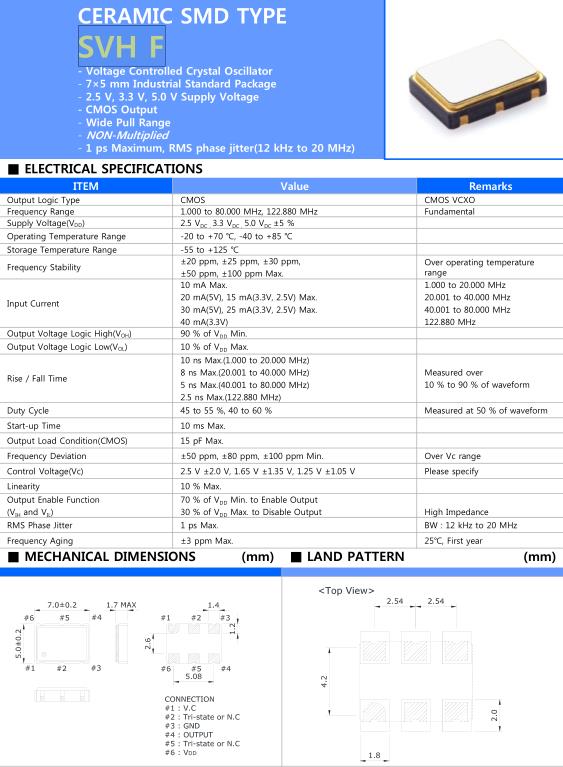

Sunny晶振,SVHF晶振,SVH3330GDDSR–24.000M晶振
.jpg)
Sunny晶振,SVHF晶振,SVH3330GDDSR–24.000M晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Sunny晶振公司發展歷史
2020年6月 開發出面向 5G 的超低相位噪聲 CMOS XO;開發 -40°C 至 150°C 工作 3225 晶體諧振器
2020年11月 開發2520、2016熱敏電阻晶體;SX-32、SX-21 的高度可靠的焊點測試完成
2021年9月 最終選定為產業通商資源部主辦的 AEC-Q200 可靠性利用支持項目2020年6月 開發出面向 5G 的超低相位噪聲 CMOS XO;開發 -40°C 至 150°C 工作 3225 晶體諧振器
2020年11月 開發2520、2016熱敏電阻晶體;SX-32、SX-21 的高度可靠的焊點測試完成
2021年10月 最終選定為政府支持的開發項目開發可在-40℃至+150℃溫度范圍內運行的車輛用高可靠性晶體諧振器；
優秀陽光電子公司下屬研究所創建了研究人員和實驗室打造具有國際競爭力的基礎上,積極以追求客戶滿意的最大化進行了各種研究.韓國測試的全過程,并持有該國最大的研究者優秀的研究具有滿腔的熱情為高科技發展的最佳實驗室SUNNY是在世界市場上的競爭力.
韓國Sunny晶體公司于1966年創立,次年Sunny晶振公司開始生產普通晶體,直到1983年才成功制造出振蕩器產品.主要研發生產SUNNY晶振,SUNNY有源晶振,溫補晶振,石英晶體等頻率元件.采用無鉛無害環保材料生產,具有耐高溫,高精度,低損耗,低抖動等特點.Sunny晶振,SVHF晶振,SVH3330GDDSR–24.000M晶振.
| ITEM | Value | Remarks |
| Output Logic Type | CMOS | CMOS VCXO |
| Frequency Range | 1.000 to 80.000 MHz, 122.880 MHz | Fundamental |
| Supply Voltage(V DD ) | 2.5 V DC , 3.3 V DC , 5.0 V DC ±5 % | |
| Operating Temperature Range | -20 to +70 ℃, -40 to +85 ℃ | |
| Storage Temperature Range | -55 to +125 ℃ | |
| Frequency Stability |
±25ppm, ±30ppm, ±50ppm, ±80ppm, ±100ppm Max |
Over operating temperature range |
| Input Current |
10mA Max. 20mA(5V), 15mA(3.3V, 2.5V) Max. 30mA(5V), 25mA(3.3V, 2.5V) Max. 40mA(3.3V) |
1.000 to 20.000 MHz 20.001 to 40.000 MHz 40.001 to 80.000 MHz 122.880 MHz |
| Output Voltage Logic High(V OH) | 90 % of V DD Min. | |
|
Output Voltage Logic Low(V OL ) |
10 % of V DD Max. | |
| Rise / Fall Time |
10 ns Max.(1.000 to 20.000 MHz) 8 ns Max.(20.001 to 40.000 MHz) 5 ns Max.(40.001 to 80.000 MHz) 2.5 ns Max.(122.880 MHz) |
Measured over 10 % to 90 % of waveform |
| Duty Cycle | 45 to 55 %, 40 to 60 % |
Measured at 50% of waveform |
| Start-up Time | 10 ms Max. | |
| Output Load Condition(CMOS) | 15 pF Max. | |
| Frequency Deviation | ±50ppm, ±80ppm, ±100ppm Min. | Over Vc range |
| Control Voltage(Vc) | 2.5 V ±2.0 V, 1.65 V ±1.35 V, 1.25 V ±1.05 V | Please specify |
| Linearity | 10 % Max. | |
| RMS Phase Jitter | 1 ps Max. | BW : 12 kHz to 20 MHz |
| Frequency Aging | ±3 ppm Max. | 25 ℃, First year |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Sunny晶振,SVHF晶振,SVH3330GDDSR–24.000M晶振.
