簡單檢測電路晶振
來源：http://www.jdzks.com 作者：帝國科技 2012年06月11
晶振檢驗器電路可檢驗任何頻率的石英晶振，但其最佳的工作狀態是在3-10MHZ范圍內。
使用 的萬用表是不能測出晶振的好壞，這里提供一種簡單而且實用的晶振檢驗器，它是采用一個N勾到結型場效應管（FET）用兩個普通NPN小功率晶振三級管，一個管管和一些阻容元件，便可有效的檢驗任何石英晶振的好壞。

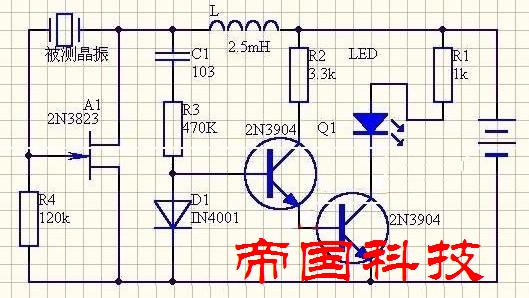

晶振檢驗電路，2N3823結型N溝道效場應管（可用任何型其它型號的同類小功率場效應管，如 3DJ6、3DJ7等）于被測晶體（晶振、石英晶振、32.768K、表晶）等組成一個振蕩器，兩個兩個NPN三極管2N3904（也可用任何型號其它小功率NPN三極管）接成復合檢波放大器，驅動發光二極管LED，若被測晶振良好時，振蕩器起振，其震蕩信號經0.01uF的電容藕合至檢波放大器的輸入端，經放大后驅動發光二極管發光，如果被檢晶振不好，則晶振不起振，發光二極管就不發光。
作者：帝國科技
使用 的萬用表是不能測出晶振的好壞，這里提供一種簡單而且實用的晶振檢驗器，它是采用一個N勾到結型場效應管（FET）用兩個普通NPN小功率晶振三級管，一個管管和一些阻容元件，便可有效的檢驗任何石英晶振的好壞。
晶振檢驗電路，2N3823結型N溝道效場應管（可用任何型其它型號的同類小功率場效應管，如 3DJ6、3DJ7等）于被測晶體（晶振、石英晶振、32.768K、表晶）等組成一個振蕩器，兩個兩個NPN三極管2N3904（也可用任何型號其它小功率NPN三極管）接成復合檢波放大器，驅動發光二極管LED，若被測晶振良好時，振蕩器起振，其震蕩信號經0.01uF的電容藕合至檢波放大器的輸入端，經放大后驅動發光二極管發光，如果被檢晶振不好，則晶振不起振，發光二極管就不發光。
作者：帝國科技
