- 規格型號：6221563
- 頻率：170.0~230.0MHZ

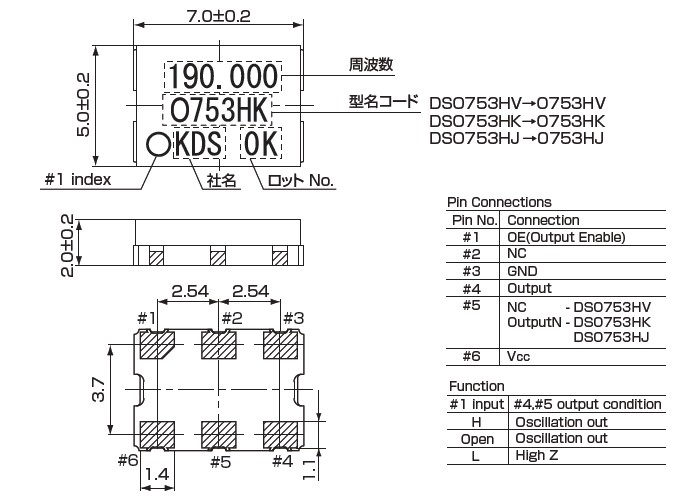

- 尺寸：5.0*7.0*2.0mm詳細內容請瀏覽PDF文檔
- 產品描述：小型SMD接縫密封石英晶體振蕩器,精度高覆蓋頻率范圍寬的特點,自動安裝和回流焊設計Optionable待機輸出三態輸出功能,電源電壓范圍,1.8V?5 V高穩定性,低抖動,低功耗,主要應用領域無線通訊.

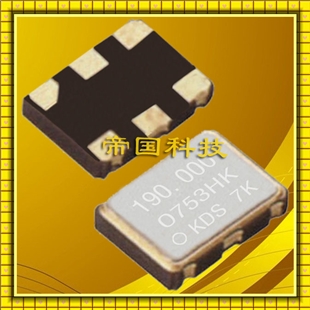

DSO753HJ晶振,貼片晶振,KDS石英振蕩器
航欄(13).jpg)
DSO753HJ晶振,貼片晶振,KDS石英振蕩器,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.
| 規格參數 | DSO753HJ | |
| 頻率范圍 | 170.0~230.0MHZ | |
| 電源電壓 | + 3.3 ± 0.165V | |
| 負載電容 | 10pF | |
| 工作溫度 | -40~+85℃ | |
| 儲存溫度 | -20~+70℃ | |
| 消費電流 | 60 mA max | |
| 負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF±10%) | |
| 電源電壓特性 | ±0.2×10-6 max (Vcc±5%) | |
| 老化率 | ±1.0×10-6 max /year | |
| 起動時間 | 2.0ms max | |
.jpg)
〈晶體諧振器〉
當施加過多的電壓被施加到晶體諧振器,其性能可能會受到影響或晶體空白可能會損壞.處理該產品時,使用該產品內的規格.負電阻確定電路振蕩的諧振腔的公差余量.我們建議的負電阻至少五倍標準的應用標準系列電阻,至少十倍的標準系列電阻汽車和安全應用.
〈晶體振蕩器〉
沒有用于晶體振蕩器的內部電路.防止鎖存現象或靜電的注意.一些晶體振蕩器沒有內部連接旁路電容器.使用本產品時,使用一個電容器具有良好的μF 0.01 VDD和GND之間的高頻率特性(如陶瓷芯片電容器)連接在盡可能短的距離.對于細節,是指每一個產品的規格.
〈單片晶體濾波器〉
讓輸入引腳和輸出引腳不靠近PCB電路板.如果一個PCB電路板(在它的晶體濾波器被安裝時)的浮動容量太大,可能需要進行電路調整,以抵消多余的浮動能力.當電壓過大時,其性能可能會受到影響,或可能會損壞晶體空白.搬運產品時,使用在其輸入水平等于或低于10dBm.
〈光學產品〉
我們的產品都是在無塵的環境下制造的.保持清潔,無灰塵,要把它們放在一個干凈的環境后打開.
介2.jpg)
自1959年建國以來,我們?cè)诖笳婵湛偸谴_保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.
大真空靈活地應對不斷變化的社會需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大真空電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大真空電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
