- 規格型號：49312392
- 頻率：16.0~90.0MHZ

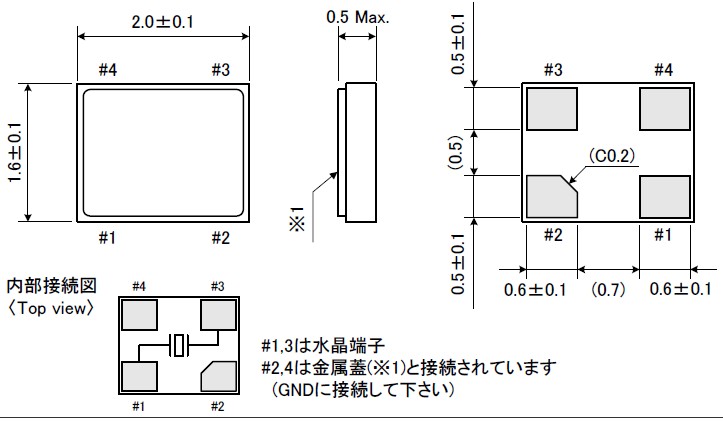

- 尺寸：2.0*1.6mm
- 產品描述：大河石英晶體,FCX-06藍牙晶體諧振器,GPS專用晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數...
大河石英晶體,FCX-06藍牙晶體諧振器,GPS專用晶振
.jpg)
大河石英晶體,FCX-06藍牙晶體諧振器,GPS專用晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
| 晶振參數 | 型號FCX-06 |
|---|---|
| 頻率范圍 | 16.000MHZ~90.000MHZ |
| 負載電容 | 5pf,6pF,7pF or special |
| 頻率偏差 | ±15ppm,±20ppm,±30ppm,±50ppm |
| 工作溫度 |
-20~+70℃,-30~+85℃,-40~+85℃, -40~105℃,-40~+125℃ |
| 儲存溫度 | -40~+85℃,-40~105℃,-55~+125℃ |
| 激進功率 | 200μW Max |
| 串聯電阻（ESR） | 100Ω Max |
1.解析目的與步驟
a) 實際量測電路板上頻率波型與公差.
(Crystal on board test to verify tolerance and waveform)
b) 量測振蕩電路負性電阻值 –R .
(Measure the Negative Resistance(-R) of the oscillation circuit)
c) 調整C1 C2電容以得到更大的頻率變化寬裕度.
(Modify the C1,C2 to obtain bigger allowance)
d) 根據以上電路板量測數據建議適當振蕩子規格.
(Suggest the crystal specification based on above test)
2.分析過程中使用到之設備
.jpg)
大河晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證. 勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是大河晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
