- 規格型號：56579312
- 頻率：25M-250MHZ
- 尺寸：5.0*3.2mm
- 產品描述：智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準...

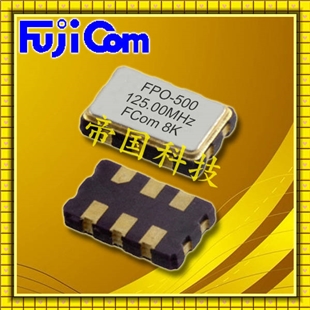

富士通晶振,有源晶振,FPO-500晶振,智能手機晶體振蕩器
富士通晶振,有源晶振,FPO-500晶振,智能手機晶體振蕩器，有源石英晶振，無論是溫補晶體也好，壓控晶振也罷，產品均采用了，離子刻蝕調頻技術，比目前一般使用的真空蒸鍍方式調頻，主要在產品參數有以下提升：１.微調后調整頻率能控制在±2ppm，一般只能保持在±５ppm；２.產品的激勵功率相關性參數有大幅提升；３.產品的長期老化率可保證在±2ppm之內
5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
規格.jpg)
保方針(2).jpg)
5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
10月
參展晶振東京商務峰會。
開始銷售led燈。
12月
開始銷售高壓薄膜電容器。
2011年12月
高電壓薄膜電容器lcr產品引進。
2012年7月
東芝產半導體開始銷售富士通晶振,有源晶振,FPO-500晶振,智能手機晶體振蕩器。
2013年1月
軟件委托開發開始。
5月
晶振廠家總公司新辦公室改建遷移。
10月
shoprider的電動汽車開始銷售。
2014年7月
小規模事業者可持續發展補助金。
參展晶振東京商務峰會。
開始銷售led燈。
12月
開始銷售高壓薄膜電容器。
2011年12月
高電壓薄膜電容器lcr產品引進。
2012年7月
東芝產半導體開始銷售富士通晶振,有源晶振,FPO-500晶振,智能手機晶體振蕩器。
2013年1月
軟件委托開發開始。
5月
晶振廠家總公司新辦公室改建遷移。
10月
shoprider的電動汽車開始銷售。
2014年7月
小規模事業者可持續發展補助金。
| 石英晶振規格 | 單位 | FPO-500 5.0*3.2mm 晶振說明 | 進口振蕩器基本條件 |
| 額定頻率范圍 | f_nom | 25M-250MHZ | 晶振標準頻率 |
| 儲存溫度 | T_stg | -40°C ～ +85°C | 裸存 |
| 工作溫度 | T_use | -10°C ～ +70°C | 標準溫度 |
| 電源電壓 | SV | 2.5V 1.8V 3.3V 5V 12V | |
| 頻率公差 | f_— l |
±50 × 10-6 (標準), (±15 × 10-6 ～ ±100 × 10-6 可用) |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息. |
| 頻率溫度特征 | f_tem | ±30 × 10-6/-20°C ～ +70°C | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 15pF | 超出標準說明,請聯系我們. |
| 串聯電阻（ESR） | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |

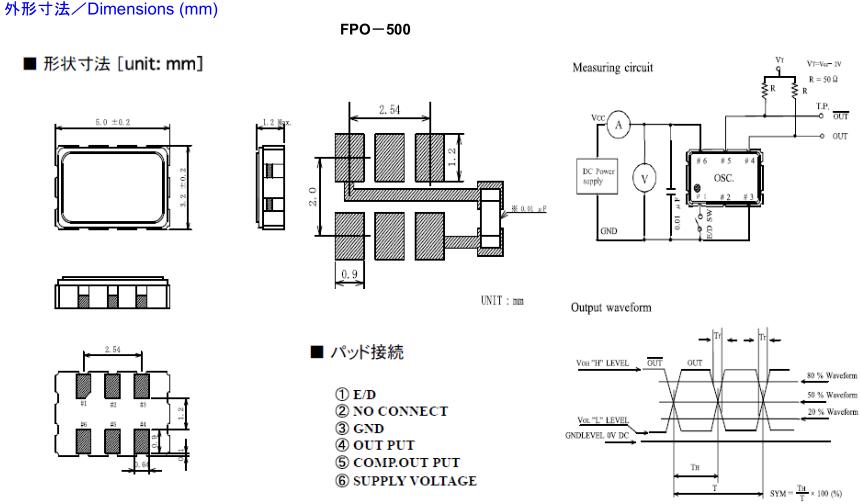

.jpg)
7-1:機械振動的影響
當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
7-2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 進口晶振在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。富士通晶振,有源晶振,FPO-500晶振,智能手機晶體振蕩器
當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
7-2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 進口晶振在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。富士通晶振,有源晶振,FPO-500晶振,智能手機晶體振蕩器
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：5032封裝差分晶振，有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有差分晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。富士通晶振,有源晶振,FPO-500晶振,智能手機晶體振蕩器
貼片晶振晶片邊緣處理技術：SMD壓控晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
貼片晶振晶片邊緣處理技術：SMD壓控晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
