更多>>- 規格型號:68649019
- 頻率:3.2~90.0MHZ
- 尺寸:11.4*4.8mm
- 產品描述:晶技TXC始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點.

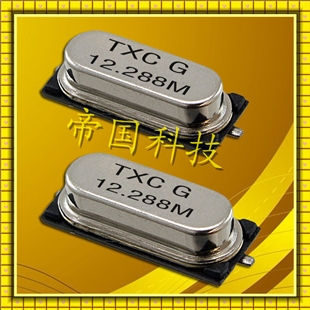

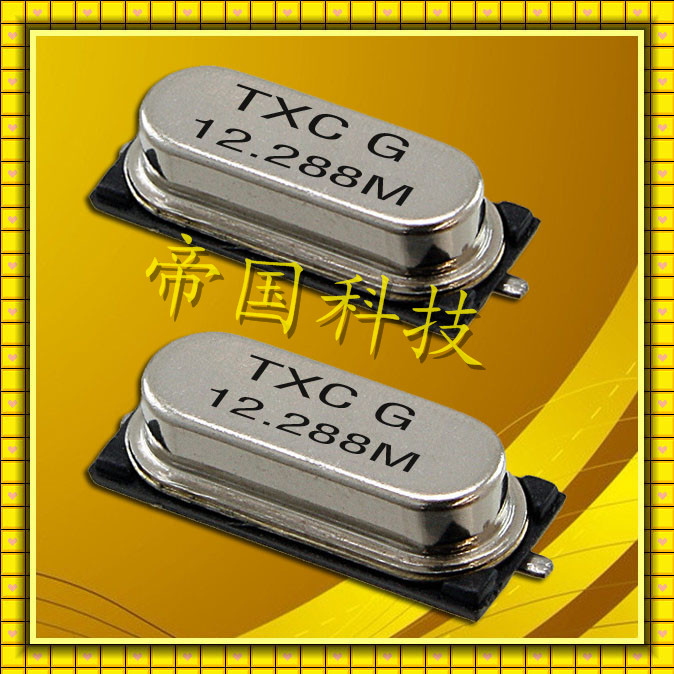

TXC無源晶體,HC-49SSMD晶振,石英晶體諧振器


航欄(6).jpg)

TXC無源晶體,HC-49SSMD晶振,石英晶體諧振器,高精度的石英晶體諧振器,是需要在生產前期的各道工序就得采用嚴格的標準,比如電阻的測量技術:引進一批先進的檢測儀器,準確度達到±1ppm(國標標準).在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性.如下方面都會對測量結果帶來影響:1、測試針本身連接的可靠性;2、測試針同測試管的連接性;3、測試板同測試針的接觸問題;4、測試座同電纜的連接;5、小負載的規格測量的規定;6、測試板π頭上空測其C0值(保留3位以上小數);7、測量環境、操作方法等管制.

晶振參數 | 石英晶振9C | |||
標準頻率范圍 | 3.2MHz~90MHz | |||
儲存溫度 | -40°C ~+85°C | |||
工作溫度 | -20°C~ +70°C | |||
激勵功率 | 10μW (100μW max) | |||
精度 | ±20 ppm | |||
拐點溫度 | +25°C ±5°C | |||
負載電容 | Series,16pF ,20pF,or Specify | |||
串聯電阻(ESR) | 70kΩ Max |


.jpg)

.jpg)
石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.
.jpg)
量控制.jpg)
