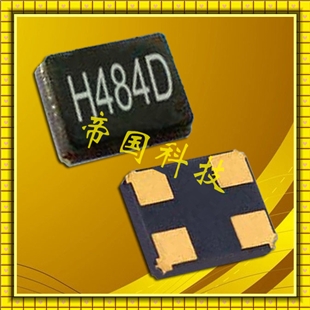

規格型號：25386872
頻率：12MHZ~50MHZ
尺寸：3.2*2.5mm
PDF
產品描述：加高電子(H.ELE.)是頻率元件的專業製造商,目前所提供之石英晶體(Crystal),晶體振盪器(Oscillator)之生產及銷售規模居全臺領先地位.成立于1976年,藉由與日本DAISHINKU（KDS）株式會社的合作,引進日本精密製程、產品設計...

臺灣加高晶振,HSX321G貼片晶振,石英晶體諧振器,隨著科技數碼產品的小型化發展,晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

加高晶振參數	單位	石英晶振HSX321G
標準頻率范圍	f_nom	12MHZ	12~20MHZ	20~28MHZ	28~50MHZ
儲存溫度	T_stg	-40°C ~+85°C
工作溫度	T_use	-10°C~ +60°C
激勵功率	DL	10μW (100μW max)
精度	f_— l	±20 ppm
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	8pF,10pF,12pF
串聯電阻（ESR）	R₁	70kΩ Max

驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

頻率和負載電容特征圖器

振蕩回路參數設置參考
