- 規格型號：50393687
- 頻率：1.25~80.0MHZ

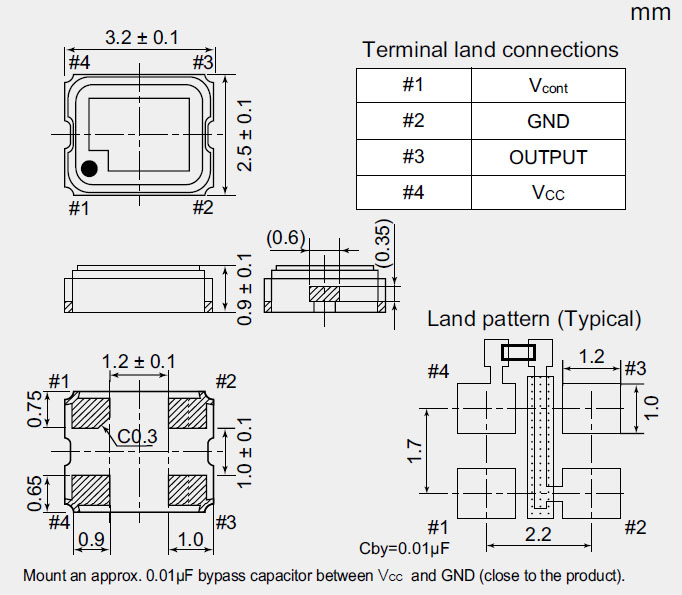

- 尺寸：3.2*2.5mm
- 產品描述：NV3225SA石英晶體,NDK有源晶振,通信專用晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減...

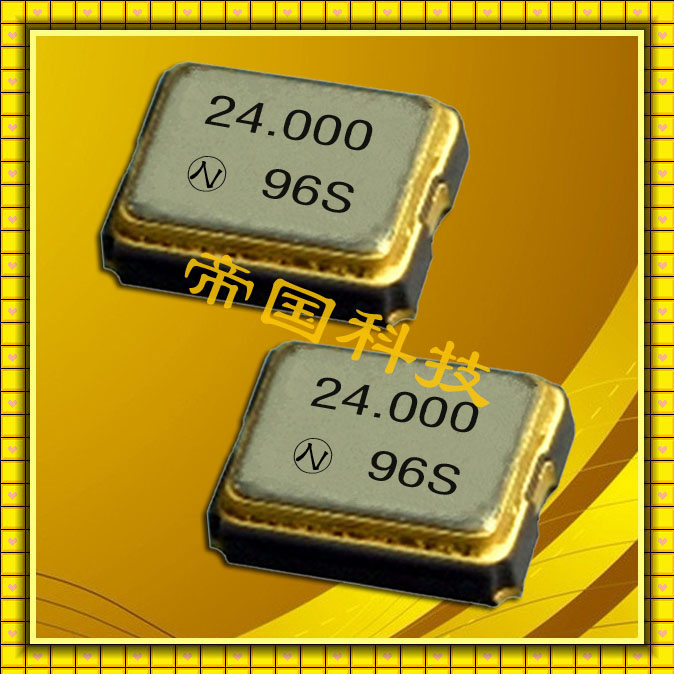

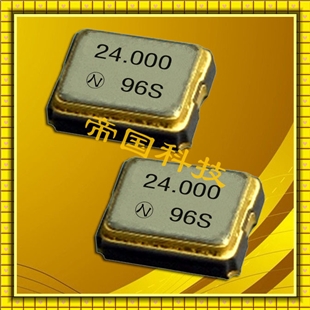

日本NDK有源晶振,NV3225SA石英晶體,通信專用晶振
.jpg)
NV3225SA石英晶體,NDK有源晶振,通信專用晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.
有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
| 型號參數 | NV3225SA |
| 額定頻率范圍 (MHz) | 1.25to80 |
| 電源電壓 [VCC](V) | +3.3 ± 10 % |
| 消耗電流 (mA) |
Max. 3 (1.25 to 10MHz) Max. 4.5 (10 to 20MHz) Max. 5 (20 to 30MHz) Max. 6 (30 to 40MHz) Max. 9 (40 to 50MHz) Max. 10 (50 to 65MHz) Max. 11 (65 to 80MHz) |
| 輸出水平 | CMOS |
| 波形對稱 (%) | 45 to 55 |
| 輸出負載條件 | 15pF |
| 工作溫度范圍(*1) / 保存溫度范圍 (°C) | -40 to +85 / -55 to +125 |
| 綜合頻率允許偏差 | Max. ±50×10-6 |
| 頻率可變范圍 / 控制電壓 [Vcont] | Min. ±100×10-6 / +1.65±1.65 V |
| 頻率變化極性 | Positive |
|
相位噪聲 [Fout±1kHz (typ.)] (dBc/Hz) |
-145 (1.25 to 10MHz) -140 (10 to 20MHz) -135 (20 to 40MHz) -126 (40 to 50MHz) -119 (50 to 80MHz) |
|
相位噪聲 [Fout±100kHz (typ.)] (dBc/Hz) |
-160 (1.25 to 10MHz) -156 (10 to 20MHz) -154 (20 to 40MHz) -151 (40 to 50MHz) -146 (50 to 80MHz) |
.jpg)
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
頻率和負載電容特征圖器
振蕩回路參數設置參考
為了實現安全·安心·舒適的社會,ITS、軟件程序終端、M2M/LoT等無線通信的進步以及與之相伴的通信環境的整備和醫療的提高等都在發展之中.“頻率的控制、選擇和檢測”的需求在所有領域都有擴大,晶體元器件的需求會進一步提高.
在這樣的事業環境下,本集團會對以下5個產品群進行新產品開發的強化,提供只有本公司才能做到的,且品質和性能都優越的的商品,來贏得客戶高的評價和信賴,提高本集團的收益.
① 產業用高附加價值商品
開發產業用高附加價值的商品,并擴大銷售,讓其成為收益的支柱.

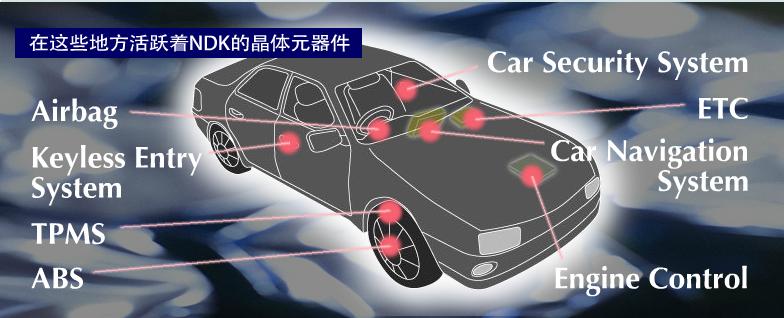

② 車載用高信賴性商品
開發車載用高信賴性的商品,并擴大銷售,使其成為收益的另一個支柱.
③ SAW（聲表面波）器件
擴大該商品在固定通信、車載和移動通信市場的銷售,成為本公司事業的核心.
④ 一般量產品
開發有價格競爭力的具有新的產品構造的商品和高附加價值的商品,并及時投入市場來擴大市場份額和確保利益.
⑤ 感應器器件
利用培育晶體的技術,開發超聲波裝置、頻率合成器、毫米波感應器、放射線量計等的高附加價值商品,并擴大其銷售.
.jpg)
NDK晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證. 勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是NDK晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
