規格型號：8057191
頻率：2.21675~40.0MHZ

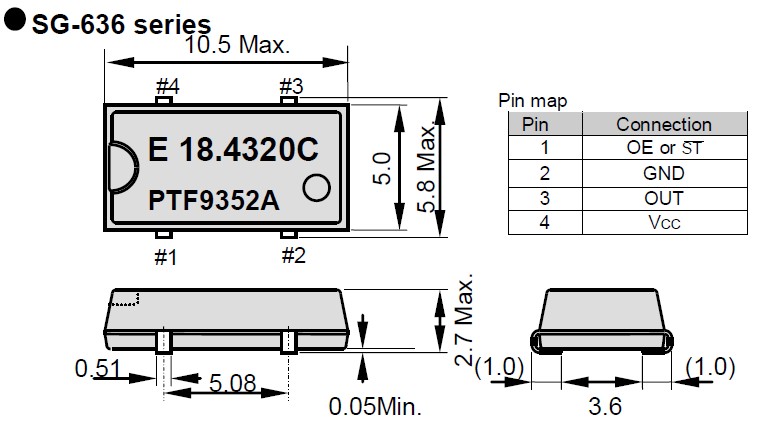

尺寸：10.5*5.8mm
PDF

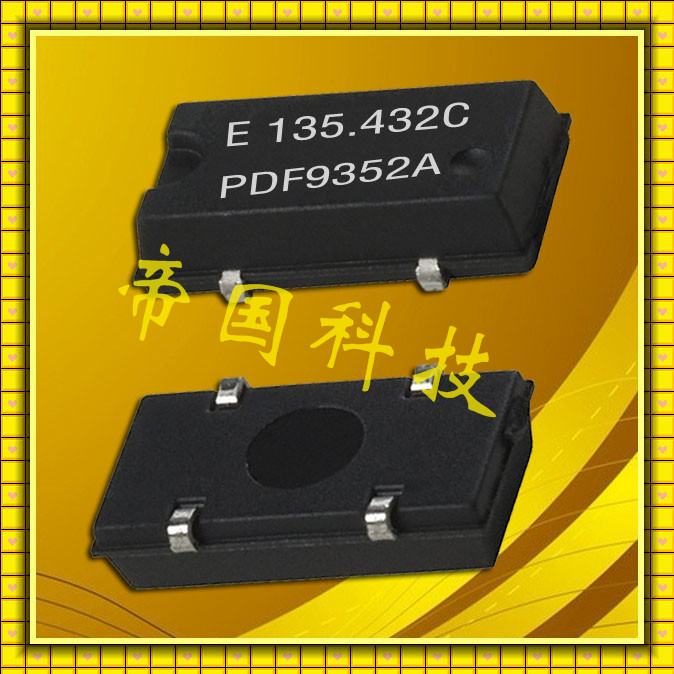

產品描述：SG-636PTF,PCE,SCE振蕩器,"SG-636PTF 25.0000MC3:ROHS"愛普生有源晶振,平板電腦晶振,石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動...

SG-636PTF,PCE,SCE振蕩器,愛普生有源晶振,平板電腦晶振,"SG-636PTF 25.0000MC3:ROHS",石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品.

晶振參數	符號	SG-636 series
標準頻率	fo	2.21675 MHZ to 40.0 MHZ
電源電壓	Vcc	5.0 V ± 0.5V,3.3 V ± 0.3V,2.5 V ± 0.25V
存儲溫度	T_stg	-55℃ ~ +100℃
工作溫度	T_use	-20℃ ~ +70℃
頻率穩定度	F_tol	±100.0×10^-6 Max
電流消耗	ICC	17 mA MAX
輸出禁用電流	I_dis	10 mA MAX
待機電流	I_std	2 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	50 pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	7 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5 ×10^-6 /years Max

常溫產品特性：

"SG-636PTF 25.0000MC3:ROHS",常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.

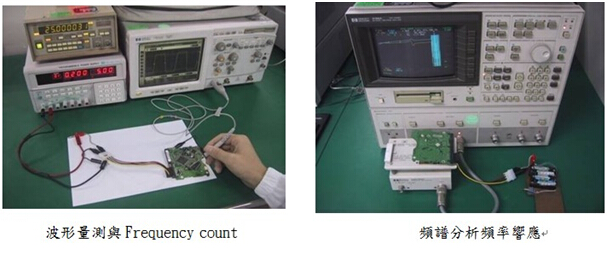

常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.

對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.

愛普生以“成為被全世界人們所信賴、與社會共同發展、開放的公司”的經營理念為基礎,通過扎根于世界各地社區社會的活動,實現與社會和諧共生.每一位員工都應認識到企業應該具備更高的社會性,應該站在公司的立場,作為優秀的企業公民積極參與社會貢獻活動,與社會形成共同發展的關系."SG-636PTF 25.0000MC3:ROHS",

愛普生所從事的社會貢獻不局限于單純財務上的支持,而更重視將支撐著愛普生事業的以圖像、影像為基礎的技術和知識還原社會,通過我們的事業本體為社會做貢獻.未來,愛普生將繼續開展包括員工人力支援在內的社會貢獻活動.

環境活動方針通過追求以QMEMS 技術為核心的“省、小、精”技術,"SG-636PTF 25.0000MC3:ROHS",來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

1、創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

2、不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.
3、在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.

4、通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

5、將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
