- 規格型號：33233336
- 頻率：10.0~166.0MHZ

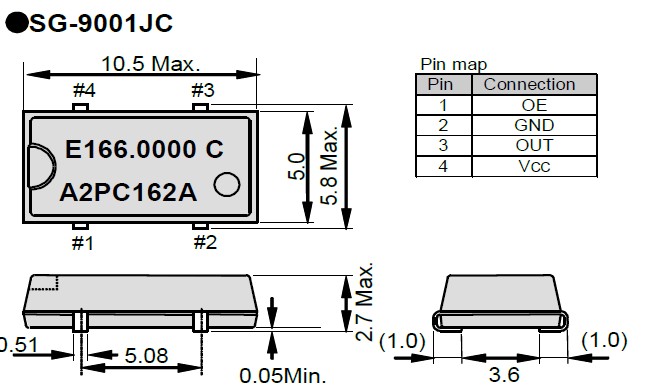

- 尺寸：10.5*5.0mm
- 產品描述：EPSON有源晶振,SG-9001JC振蕩器,"SG-9001JC C20P 40.0000MCL3"可編程貼片晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內...
EPSON有源晶振,SG-9001JC振蕩器,可編程貼片晶振,SG-9001JC C20P 40.0000MCL3
.jpg)
EPSON有源晶振,SG-9001JC振蕩器,可編程貼片晶振,"SG-9001JC C20P 40.0000MCL3",貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小.
| 晶振參數 | 符號 | SG-9001JC |
| 標準頻率 | fo | 10.0MHZ to 166.0MHZ |
| 電源電壓 | Vcc | 3.3V ± 0.3V |
| 存儲溫度 | T_stg | -55℃ ~ +100℃ |
| 工作溫度 | T_use | -20℃ ~ +70℃ |
| 頻率公差 | F_tol | ±2.0×10-6 Max |
| 電流消耗 | Icc | 20 mA MAX |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VIH | 70% Vcc Min |
| VIL | 30% Vcc Min | |
| 上升/下降時間 | tr/tf | 2.7 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±5×10-6 /years Max |
.jpg)
"SG-9001JC C20P 40.0000MCL3",石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）}gm為互導,單位：S（西門子）.
※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
※ -R的要求(標準)：
-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配
不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
"SG-9001JC C20P 40.0000MCL3",愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.
為實現“Environmental Vision 2050”而設定的四大目標.
將產品完整生命周期中的二氧化碳排放量減少90％.
實現所有產品的資源重復利用和循環利用.
將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.
作為生態系統的有機組成部分,與當地社區共同努力,恢復和保護生物多樣性.
