- 規格型號：47709669
- 頻率：2.5~55.0MHZ
- 尺寸：7.0*5.0mm
- 產品描述：希華晶體科技有限公司成立于1988年,希華正式成立, 資本額為1,500萬元整,開始以普通石英頻率控制元件之研發、設計、生產與銷售.在十年的時間里希華晶體科技刻苦專研,開發大量新產品,正式從原始普通石英晶體諧振器,慢慢...

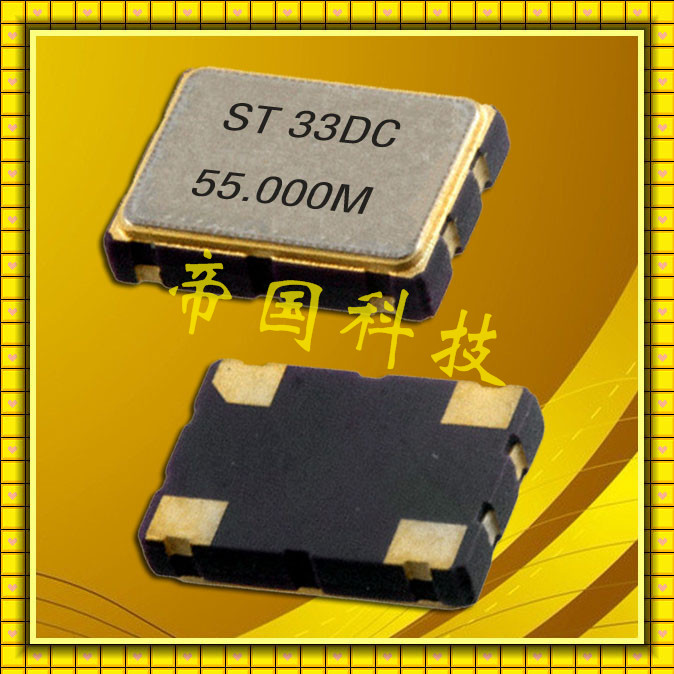

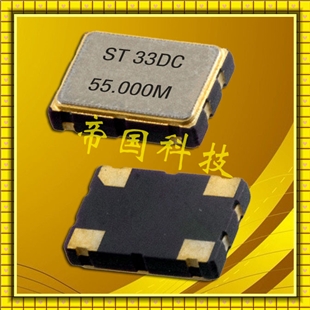

STO-7050B有源晶振,STO-5032B,STO-3225B,STO-2520B希華石英晶體
航欄2.jpg)
STO-7050B有源晶振,STO-5032B,STO-3225B,STO-2520B希華石英晶體,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
| 希華晶振參數 | 石英晶振STO-7050B | ||
|---|---|---|---|
| 標準頻率范圍 | 2.50~55.00MHZ | ||
| 儲存溫度 | -40°C~ +125°C | ||
| 工作溫度 | -30°C~ +70°C | ||
| 電源電壓 | +3.3V DC±5% | +2.5V DC±5% | |
| 輸入電壓等級 | VIL:0.3Vcc max. / VIH:0.7Vcc min. | ||
| 頻率穩定度 | ±30×10-6 , ±50×10-6 , ±100×10-6 | ||
| 負載電容 | Series,10pF,12pF,16pF,18pF,20pF | ||
| 電流日常消耗 | 90mA max. (60mA typ.) / 30uA max. (Standby) | ||
| 輸出電壓水平 | VOL: Vcc-1.620 max. / VOH: Vcc-1.025 min. | ||
| 工作周期 | 45∼55％ at 50% output swing level | 40∼60％ at 50% output swing level | |
| 相位抖動 | RMS 1ps max. (0.3ps typ.) / 12kHz to 20MHz offset | ||
晶振STO-7050B,STO-5032B,STO-3225B,STO-2520B.png)
.jpg)
這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.
我們從晶振使用輸出無信號開始尋找相關問題.
我們可以先使用示波器或者頻率計數器來檢查石英晶振終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.
你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.
如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖：
希華晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 希華晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
