6G發射器CCHD-957-25-24.576皮爾斯門振蕩器晶體負載計算

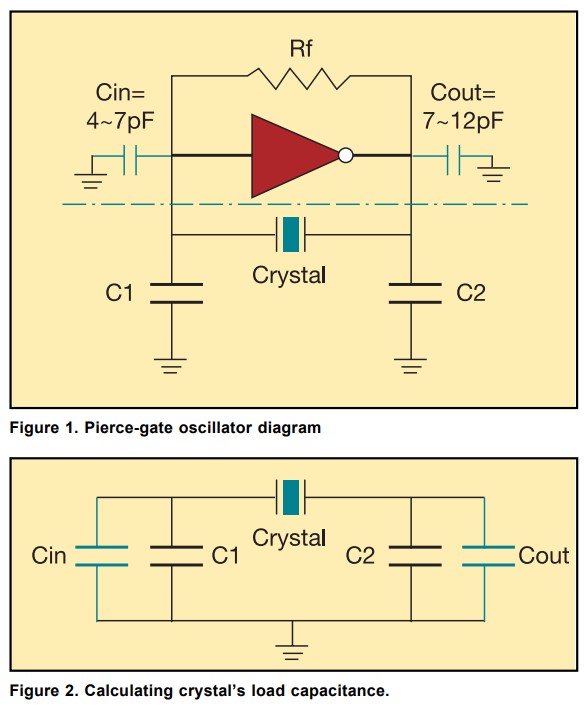

圖1中的Pierce-gate振蕩器已為大多數設計人員所熟知，但很少有人理解如何正確指定石英晶體。在拓?fù)浣Y(jié)構中使用的晶體 圖1可以是基本的AT切割或BT切割。BT切割晶體具有較差的 與AT-CUT相比，頻率在整個溫度范圍內的穩定性。這種拓?fù)涫褂?平行晶體和非串聯晶體。當指定平行晶體時，晶體 制造商還會要求您指定負載電容。
為了理解負載電容，考慮一個串聯LC電路，其中 晶體是L，負載電容是c LC電路的頻率將作為L和c的函數而變化水晶案件，L是固定的(溫度不是一個參數)
晶振數據表上的參數由控制 負載電容是25°c時中心頻率的容差或校準值，如果振蕩器電路的設計與 負載電容值，則中心頻率將不在 數據表的公差極限。有趣的是，一個所謂的 并聯晶體要求其容性負載有效串聯 用它的終端。
那么，Pierce-gate振蕩器給帶來的負載是多少呢水晶？
圖2所示的簡單計算將告訴你。
Cload = {[Cin+C1][C2+Cout]/[Cin+C1+C2+Cout]} + pcb strays (2~3pF)
Example: Let Cin = Cout = 5pF; C1 = C2 = 20pF Therefore, Cload = {[25][25]/[25+25]} + 3 = 12.5 + 3 = 15.5pF
Select Cload = 16pF
6G發射器CCHD-957-25-24.576皮爾斯門振蕩器晶體負載計算
.JPG)
6G發射器CCHD-957-25-24.576皮爾斯門振蕩器晶體負載計算
圖2中大多數設計師忽略的最重要的事實是 反相器門的內部輸入和輸出電容。這些 與外部(C1和C2)相比具有顯著的價值。如果Cin 和Cout，則每個的猜測值為5 pF是好的 開始吧。稍后可以通過改變啟動來優化電路 C1和C2的價值觀。所以不要丟掉你的大寬容； 計算石英晶體振蕩器容性負載

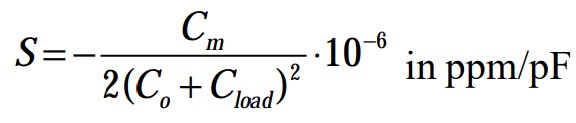

現在你知道如何計算負載電容 電路呈現給晶體，你應該選擇什么負載電容？在回答這個問題之前，你需要知道晶振中心頻率對負載的靈敏度 電容。這稱為微調靈敏度S，由下式給出:
.JPG)
其中Cm是晶體的運動電容， c0是晶體的并聯電容， Cload是負載電容。
從配平靈敏度方程中你可以看到，你使Cload越小，越大 微調靈敏度。換句話說，如果你正在設計一個固定頻率的時鐘，那么你 選擇高Cload值，如20 pF。然而，如果你正在設計一個可變頻率 振蕩器(VCXO)，選擇低Cload值，如14 pF
C1和C2值也會影響振蕩器的增益。值越低，越高 收益。同樣，C2/C1比也影響增益。為了增加增益，使C1小于 C2。討論請求(Request for Discussion)。6G發射器CCHD-957-25-24.576皮爾斯門振蕩器晶體負載計算
為了理解負載電容，考慮一個串聯LC電路，其中 晶體是L，負載電容是c LC電路的頻率將作為L和c的函數而變化水晶案件，L是固定的(溫度不是一個參數)
晶振數據表上的參數由控制 負載電容是25°c時中心頻率的容差或校準值，如果振蕩器電路的設計與 負載電容值，則中心頻率將不在 數據表的公差極限。有趣的是，一個所謂的 并聯晶體要求其容性負載有效串聯 用它的終端。
那么，Pierce-gate振蕩器給帶來的負載是多少呢水晶？
圖2所示的簡單計算將告訴你。
Cload = {[Cin+C1][C2+Cout]/[Cin+C1+C2+Cout]} + pcb strays (2~3pF)
Example: Let Cin = Cout = 5pF; C1 = C2 = 20pF Therefore, Cload = {[25][25]/[25+25]} + 3 = 12.5 + 3 = 15.5pF
Select Cload = 16pF
6G發射器CCHD-957-25-24.576皮爾斯門振蕩器晶體負載計算
6G發射器CCHD-957-25-24.576皮爾斯門振蕩器晶體負載計算
圖2中大多數設計師忽略的最重要的事實是 反相器門的內部輸入和輸出電容。這些 與外部(C1和C2)相比具有顯著的價值。如果Cin 和Cout，則每個的猜測值為5 pF是好的 開始吧。稍后可以通過改變啟動來優化電路 C1和C2的價值觀。所以不要丟掉你的大寬容； 計算石英晶體振蕩器容性負載
現在你知道如何計算負載電容 電路呈現給晶體，你應該選擇什么負載電容？在回答這個問題之前，你需要知道晶振中心頻率對負載的靈敏度 電容。這稱為微調靈敏度S，由下式給出:
其中Cm是晶體的運動電容， c0是晶體的并聯電容， Cload是負載電容。
從配平靈敏度方程中你可以看到，你使Cload越小，越大 微調靈敏度。換句話說，如果你正在設計一個固定頻率的時鐘，那么你 選擇高Cload值，如20 pF。然而，如果你正在設計一個可變頻率 振蕩器(VCXO)，選擇低Cload值，如14 pF
C1和C2值也會影響振蕩器的增益。值越低，越高 收益。同樣，C2/C1比也影響增益。為了增加增益，使C1小于 C2。討論請求(Request for Discussion)。6G發射器CCHD-957-25-24.576皮爾斯門振蕩器晶體負載計算
